嬉し恥ずかしの投稿です。。＾＾
LEDはHPWT-MH-00-H4000とML00-E4000です。
バイクは、SUZUKI SKYWAVE400です。
ワンオフなので慎重にかつ大胆にやってみました。
どれくらいの明るさかとかが初めてで分からなかったので
この辺は適当に並べてやってみました。
まず基板の型取りです。そして基板の微調整です。
そして基板に配列です。
テール片側に12発（3回路）真ん中部分に8発（2回路）合計32発でした
アンバーは片側8発（2回路）合計16発で収めました。
リフレクター（アルミテープ）LEDの座る所切り込みを入れました
抵抗等はご教授頂いた、ストップ75Ωテール470Ω（545Ω）のままです。
センター部分の配線状態です（アドリブで配線）
電球テール点灯/ストップ点灯です
(マウスを置くとストップになります。)

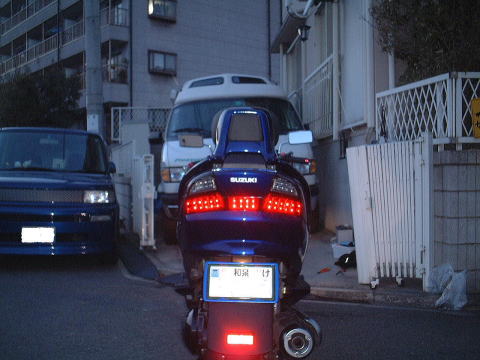

LEDテール点灯 ストップ点灯 後方約８mくらいでしょうか。
(マウスを置くとストップになります。)

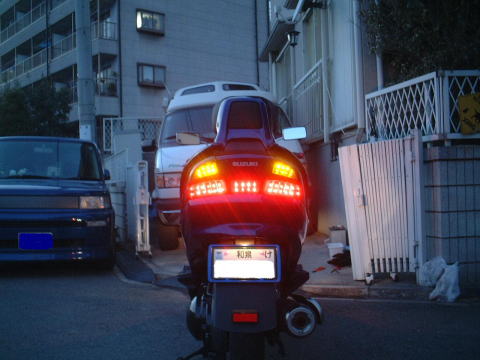

ハザード点灯です。
気をつけた点。
リフレクターが効いてるようです、近くで見られたらヤバいので
基板の穴を薄付けパテでコーティングしました
その上からアルミテープでリフレクター処置、LEDの取りつけ部分を切り込み。
（アルミとは言え 金属ですので）
テール両サイドは基板を折り曲げてサイドに2発、後方45度に向けております。
斜めからの視認を稼ぐためです。
完成写真で見えますか？
コメント。
電球ですと なんかぼんやりしてて気に入らなかったのです。
夜はいいんですけどね。
そしてネット検索を続けしまりす堂様を発見。
改造意欲を高めるページでした＾＾；
点灯できるようになった時は、薄暗くなっていましたが、
昼間でも確認しましたらどうってこと無いくらい 十分な明るさでした。
夜は走るのが楽しいくらいに綺麗で明るいです。目立ちますね＾＾ｖ
世界で一台のスカブーです。
＊実はテールレンズがスモークタイプですので明るさが心配でした。ふふふ。。
電球が見える点灯よりLEDのつぶが見える点灯の方がおしりも豪華に見えますね＾＾
キビキビした点灯、照度で満足しています。
これなら車検も問題無いでしょうと ショップの方が言ってました（このまま出します）
さてこれから後ろに見えてる2台・・
これらはルームランプをLEDにしようと思っております。
特にキャンパーは 止めて点灯も多く、消費電力が気になりますので。
しかも室内には10発のランプがあります＾＾；；
とにかく満足しました。有難うございました。
またルームランプの件で問い合わせいたしますので
よろしくお付き合いくださいますようお願いいたします。
「世界で一台!」は車好きには殺し文句ですね(^^;
気に入っておられるご様子がひしひしと伝わります。
夕方暗くなってから完成して点灯された時の喜びが想像できますね!!
きっとこのページを見て、改造をされる方が増えることでしょう!!
テールのレンズが分解しやすいバイクはLED化がやりやすいんですよね。
喜びに溢れた文章、ありがとうございました!!
