画像・コメント(太字部分)提供/taca3様
メーターパネルとエアコンパネルの照明には5ミリ赤色をフラット化し、
向きを調整できるようにして基板にハンダ付けした後、文字盤の裏に両面テープで固定。
LEDの向きはメーター正面からみて、斜め後ろにしてあります。写真はタコメーターを裏側からみた様子。
写真ではオレンジ色に見えますが、実際には鮮やかな赤色で、
スピードメーターとタコメーターには８個ずつ、燃料計/水温計には４個でベストな明るさになりました。
色ムラを解消するのにはだいぶ苦戦しましたが、LEDの光を直接文字盤に当てるよりも、
一度メーター内側の『壁』に当ててからのほうが色ムラが少なくなりました。
エアコンパネルのスイッチ部分に入っているアクリル材を取り外し、
それぞれのスイッチにLEDを１個ずつ配置。
写真ではわかりずらいのですが、実際にはかなり明るくなっています。
ルームランプとマップランプには５ミリローコスト白色広角を加工なしで使用。

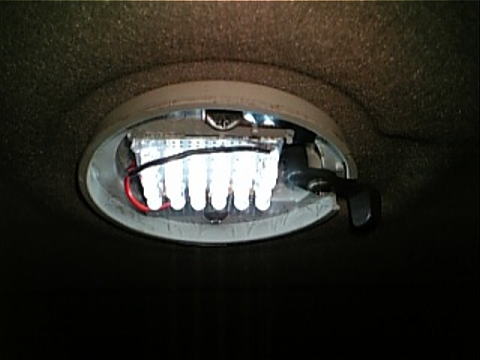

写真はルームランプで２４個を全て下向きに固定してあります。仕上げが粗いのでもう少し数を増やして
作り直そうと思案中です。
ルームランプのレンズなしで撮影してます。
全て下向きにしたせいかやはりあまり拡散しませんでしたが、ローコストLEDでも十分すぎる明るさです。
左右マップランプは各１５個ずつ、センターは空いていたスペースに１２個入れ
電源はルームランプから取り、ドアと連動化しました。
マップランプのレンズなしで撮影したせいか見づらい写真ですが全部点灯させると明るすぎます。
メーターに赤LEDを入れる、というのは定番ですが、
そこの色ムラをどうするか、というのが悩みのタネなんですよね〜。
解決策も提案していただき、非常に参考になりました。
ルーム/マップランプもものすごく明るそうですね!!
やはりLEDを詰め込むのが一番ですね!!
ありがとうございました!!
