画像・コメント(太字部分)提供/yuutarou様
夜間、車内で物をとったりするとき、
「わざわざルームランプを点灯させなくても見えたらいいのに・・・」
と、思うことありませんか？
明るく車内をドレスアップすると見た目は綺麗でも、
運転中はその光が視界に入って邪魔になるので、
せっかく取付したＬＥＤを消灯しなければなりません。
それではもったいないので、
点灯してても視界の邪魔にならないように
間接照明的なＬＥＤ化をすることにしました。
カーステレオやミッション周辺の取り外しと取付が大変なので、
今回は制御回路作成等と盛りだくさんです。
（１回で作業を済ませたかったもので・・・）
前シート周辺のＬＥＤ化

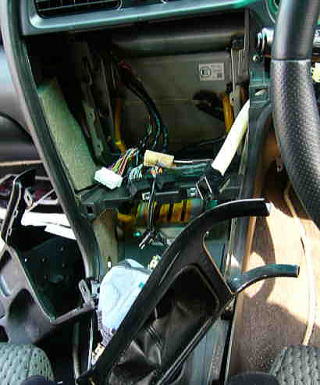

ステレオ周辺を外します。 連休中に作業を済まさなければなりません。
オリジナルＬＥＤテープを作成しました。
自作すると、長さやピッチが自由自在で
明るさや光の広がり具合を調整できるので、
かなりお勧めです。
ステレオとエアコンの化粧パネルの裏側の、
ちょっとしたスペースを利用して、
間接照明を設けました。
ＬＥＤテープからの光が、半透明白アクリル板によって、
拡散されることで、蛍光灯のような光を演出するようにしました。
アクリル板と接している化粧パネルに、
光を必要とする部分に穴をあけて調整します。
（写真右上に見える丸いのは、車両のライターです。）
「スモーカーのこだわり」ピカピカ灰皿とライターに使用するＬＥＤで、
純正の電球ソケットにＬＥＤを半田付けしました。
別々にソケットが設けられていたので、
インプの時より楽でした。
制御回路で、基板にイルミ用のＬＥＤ付きです。
純正色に合わせて、今回は緑色にしました。
ＨＩＤの色温度（明るさ）を調整するもので、
それ以外の機能はありません。
車両側にも自動でオン、オフする機能があるので、
それを利用することにしました。
パネル作りは、もう慣れたもんです。
白いアクリル板の上に、印刷した透明シートを貼付け、
その上から透明アクリル板をかぶせて、穴をあけて、
スイッチ類のナットで共締めしました。
ケースに入れて夜間モードの通電です。
ＥＬパネルにも負けてません。
左から、
・ＨＩＤコントロール回路の「ｏｎ/ｏｆｆ」スイッチ
・ＨＩＤ色温度調整ダイヤル
・ＬＥＤイルミ「スモール連動/ｏｎ」スイッチ
・増設補助灯（ＦＯＧ）の「ｏｎ/ｏｆｆ」スイッチ
・デイライトの「ｏｎ/ｏｆｆ」スイッチ
と、なっています。
回路を車両に取付しているところです。
構造が複雑なので、かなり苦戦しました。
夜間点灯の様子で、灰皿を開けるところです。
蛍光灯のような間接照明が手を照らしています。
灰皿を開けたところで、スモーカーのこだわりの
ピカピカライターと灰皿の完成です。
素晴らしい輝きになりました！
間接照明の白い光は狙い通り小物入れを照らしてて、
この位置からも全然見えないので大成功です。
光の様子が分かるように、小物入れに店のレシートを
置いて撮影しました。
後シート周辺のＬＥＤ化
サイドブレーキ周辺とセンターコンソール一式を、
ごっそり外してリアシートから撮影しました。
サイドブレーキが丸出しです。
更にそのセンターコンソールをバラバラにして、
その内側に自作ＬＥＤテープを貼付けしていきます。
白く見えるのがチップＬＥＤになります。
組立てをして、隙間から漏れる光を間接照明として
利用するのが狙いです。
夜間点灯の様子で、運転席と助手席の間の、
センターコンソールを開けた状態で撮影しました。
赤く見えるのは、シートベルト外しボタンです。
光の様子が分かるように中には、
メガネケースと名刺を入れておきました。
隙間から漏れる光を利用しているので、
覗き込んでもＬＥＤの光が目に入ることはありません。
夜間、後右シートに座って、カップホルダーを開いた状態で、
撮影しました。その上にある灰皿も隙間からの光によって、
暗くても位置を確認することができます。
足元部分を、もっと広く照らしかったので、
センターコンソール後下部分に３つ穴をあけて、
内側から白色アクリル板を貼り付けしました。
このチップＬＥＤは光量があり、広い範囲を照射してくれるので、
こんな使い方もできたのです。
合計で２０個使用しました。
センターコンソールの内側は、白色光で満たされているので、
もし、光が欲しかったら、その部分に穴をあけて、裏側から、
白いアクリル板を貼り付けするだけのお手軽さです。
夜間、物の位置を確認するには十分な明るさで、
点灯したまま運転しても、光が邪魔になることはありません。
制御回路にあるスイッチで単独で「ｏｎ/ｏｆｆ」できるので、
例えば、夜間の車内でスモールやルームランプを点灯しなくても、
タバコを吸ったり、音楽を聞いたりすることも不自由しません。
見た目に変化がないので、特に後シートに座った人は、
きっと驚くことでしょう。
今度は、ドアスイッチ類をやりたいと思います。
夜間に差が出る作品となりました！
チップLEDを使いこなしておられますね〜!!
回路に関してはもちろんですが、細かな部分まで技が光ってますね。
文字通り、の意味でも(^^ゞ
毎回、沢山の画像&コメント、ありがとうございます!!
