２００５年１１月に作成した「ＬＥＤイルミ」のバージョンアップ版です。
基本的な回路は同じで、各ブロック毎に（１街区〜４街区まで）
調光できるようにし、模型に設置するＬＥＤは砲弾型から、
白チップＬＥＤを乳白色アクリル板に接着したものに変更しました。
まずは、完成の写真です。
好評なブラックシリーズ復活です。
模型に設置するＬＥＤを含めたフルセットです。
これだったら人に売っても恥ずかしいことはないです♪
使用したＬＥＤについての質問が多いですが、使用したのは、
白チップＬＥＤ（SHD-MTC3020WH1）と、
赤チップＬＥＤ（SHD-MTC3020RD1）の２種類のみ。
「通電」の緑と「ＡＣ」の橙色は、ＬＥＤに着色してから、
色付半透明アクリル板に接着しただけです。
このＬＥＤ自体が非常に明るいので、着色＋色付アクリルでも、
表示目的であれば十分すぎる明るさが得られました。
内部の写真です。
使用したパーツはインバーターＩＣが２個と、ＴＲアレイが１個、
抵抗、コンデンサ類、ダイオードなどで、
電源は小型のＡＣアダプターを殻割りして内部の基板のみを使用しました。
要望が多かったので、基板裏側の写真も載せときます。
調光（点滅）させる方法についての質問や、
作成依頼が多かったので回路図を紹介します。
このインバーターＩＣは、「ＮＯＴゲート」回路が合計６つ内臓されているので、
１つのＩＣで２回路分を作ることができます。
コンデンサ容量を大きくすると、サイクル幅が広がるので、
デイライト等の点滅回路としても利用できますね。
その場合は、ボリュームの代わりに５０ｋΩの固定抵抗を２個入れます。
スイッチ付ボリュームの場合、「ａ」接点が１回路分しかありませんが、
「出力」表示用ＬＥＤと、調光用信号を同時にｏｎ／ｏｆｆしたかったので、
このような回路を設けてみました。
（今回はＴＲアレイの空き部分を使用しました。）
電球などの大容量負荷を調光する場合は、
ＴＲの代わりにＦＥＴを利用すれば大丈夫です。
（図は「ブラスコントロール回路」でＰチャンネルＦＥＴ使用）
マイナスコントロール回路だと、
ＮチャンネルＦＥＴ（２ＳＪ５７１、２ＳＪ３３４など）を使用しますが、
価格がＰチャンネルＦＥＴの約３倍もするのでお勧めできません。
コンセントを入れたら「ＡＣ」が点灯、
「電源」スイッチを入れたら「通電」が点灯する回路は、
このようになっています。
明るさは抵抗値で調整しました。

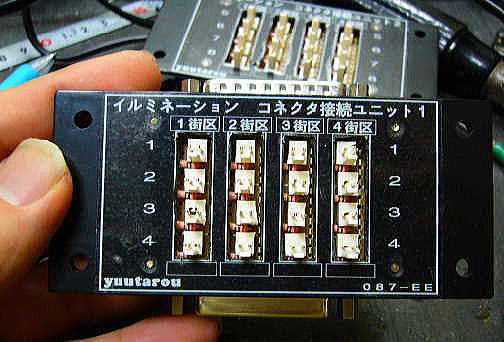

信号機点滅ユニット同様に、このユニットにＬＥＤをコネクタ接続です。
コネクタ間には大容量ユニットの接続も考えて、太めの電線を使用しました。
（０.５mmサイズで約７Ａまで流せる計算）
白色ＬＥＤを３つ直接につないだ時に丁度良い電流が流れるように、
全てのコネクタに３００Ω（電源１２Ｖ時）の抵抗を入れました。
白色ＬＥＤが２つや１つの場合は、ケーブル側に隠し抵抗を入れ、
どこの場所に繋いでも大丈夫なようにして、
上から熱収縮チューブを被せました。
全てのケーブルやコネクタ類を含めての点灯テストです。
どこの場所に接続したか分かるように、
各街区はそれぞれ明るさを変えてチェックしました。
模型を組み立ててからＬＥＤを屋根裏に設置します。
この建屋には白チップＬＥＤに薄黄色の着色をした
オリジナル電球色×２が似合いそうなので、それを使ってみました。
設置するＬＥＤは裏側に両面テープを貼り付けしておいたので、
はくり紙を剥がして模型にペタリとするだけの手軽さです。
周囲が明るい状態でダイヤルを「明」にしてみました。
屋根や壁が透けて、見事に光が漏れ出している状態です。
窓から漏れる光を見ても、実際の家でこんなに明るい電灯は使いませんね。
１０００Ｗの電球をつけている家みたい（笑）
（この程度の大きさならＬＥＤ１つで十分だったかも・・・・・・）

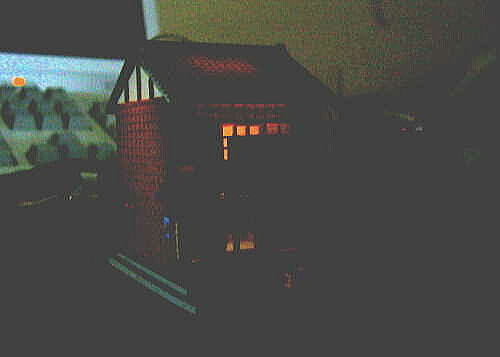

周囲を暗くして、ダイヤルを「暗」にしてみました。
いや〜〜、いい雰囲気出してますな〜〜。
ただ、壁や屋根の裏側を塗装するなどして、
光が透けないように工夫する必要がありますね。
あと、模型にＬＥＤを設置する作業は依頼者本人がやるそうです。
電線を出来る限り細くしてほしいとのことでしたが、
いちばん細いのを使用したので、絡まってしまわないか心配です。
・・・追加・・・
マルチカラーＬＥＤイルミの作成
人形のケースを「キャンドル色」にライトアップしたいという依頼を
だいぶ前にされましたが、そのようなＬＥＤはありません。
依頼者に聞くと「ローソクみたいやなつ」とのことでしたので、
フルカラーＬＥＤを利用して好みの色にできるようにしました。
これは、２００８年８月１４日に作成した「ＬＥＤイルミ２」の応用版です。
回路は同じで、各ブロックを色（赤・青・緑・黄）で分けて
調光できるようにしたものです。
まずは、完成の写真です。
実際に飾る人形（借り物）に光を当てているところです。
各色の強さは写真のダイヤルの位置でも分かりますが、
赤ＬＥＤ＝約３０％、青ＬＥＤ＝約１０％、
緑ＬＥＤ＝約２０％、黄ＬＥＤ＝無し、
になります。
どちらかというと、「肌色ＬＥＤ」という感じですね。
（日亜化学のＮＳＳＭ００９Ｂ×２個 乳白色アクリルに接着）
なんだかデザインがワンパターン化しているような・・・・・・
ちなみに、このダイヤルの位置で点灯すると「白」に、
全てのＬＥＤを点灯すると「電球色」になります。
それと、使用したＬＥＤは、
白チップＬＥＤ（SHD-MTC3020WH1）と、
赤チップＬＥＤ（SHD-MTC3020RD1）と、
青チップＬＥＤ（SHD-MTC3020BL1）と、
フルカラーチップＬＥＤ（ＮＳＳＭ００９Ｂ（別購入））になります。
「出力イメージ」部分の回路で、フルカラーチップＬＥＤと
黄着色した白チップＬＥＤを使いました。
全てのダイヤルを「明」の位置にしてから、
最初はフルカラーＬＥＤが白色に光るように調整しました。
次に、フルカラーＬＥＤの各色を光らせて、
それに会わせて黄着色ＬＥＤの明るさを決めました。
「色出力」部分の回路で、同様に各色が同じ明るさになるように調整しました。
内部の写真です。
やはり、スイッチ付きボリュームにして
各色のＬＥＤが切れるようにしたほうがよかったかも・・・・・
基板の裏側です。
ＴＲアレイを使ってしまったので、代わりにＰチャンネルＦＥＴを
利用しました。
実は依頼者本人から「設定した色をそのまま明るくしたり暗くしたりできないの？」と、
言われてしまいました。
たしかに色と明るさを見ながら４つのダイヤルで調整していたのでは、
とても車載なんかできませんね。
設定した色と明るさをメモリーして、スイッチ１つで呼び出せるようなものを、
開発中で、マイコンの利用を考えてます。
手間と時間がかかるので、もうしばらくお待ちを。
LEDの加工もさることながら、
ユニットの作成が本当にすばらしいですね!!
もはや車だけでなく、どんな所にもLEDが光源として使われているのが当たり前ですが
そのコントロールも一手間かけるとやはり違いますね〜
いつもありがとうございます!
