画像提供・ＣＬＵＢ Ｅ−ＤＡＮＫＥ！の宮Ｍ様
イカリングの画像は、左がブ○ックスの新製品の「ホワイトリング」で、３ｍｍ×７球です。
右が宮Ｍ工房（笑）作の３ｍｍ×９球です。
左ブ○ックス製の場合、リングの下部が多少暗くなってるのが解ります。
宮Ｍ工房作の３ｍｍ×９球はブ○ックスの\26,000には勝ってます。
しかし、最近しまりす堂さんの５ｍｍ×９球商品を入れた友人がいまして、
その明るさには完全に負けました。
従って、今回のLuxeon Star (3W)に挑戦となったいきさつです。
・・・そして数日後・・・
ソケット面から受光部までを２０ｍｍに納めないといけないんで、
結果としてヒートシンクを８角形にカットして、フィンもカットしたり曲げてリフレクターのＲ内に納めました。
抵抗は内部に納まりきらないんで前面に俵に積みました。
耐熱リードをヒートシンクのフィン間からアクリルパイプに通してＢＡ９ｓ口金に導きました。
これで受光部面から３ｍｍ手前に発光面がある計算です。
試行錯誤でしたが、どうにかアドバイス通りできました。
問題は、抵抗の発熱がすごいんでLuxeonに悪影響がでるかといったところです。
８時間かかってどうにか装着できる段階になりました。
見えない場所への装着にていいかなって感じです。
見える場所ならちょっとグロテスクなできあがりです。
左・完成品 右・装着時
向かって右がラクシオンです。
左は先日画像をお送りしました自作３ｍｍ９球です。
右のラクシオンの方がリングの太さ太く見えるように光ってます。
また、バンパーへの写りこみもはっきり確認できます。
（しまりす堂さんの５ｍｍ９球とはどうなんでしょう？）
(店主より・・恐らくラクシオンの方が明るいですね。うーん、負けました!!)

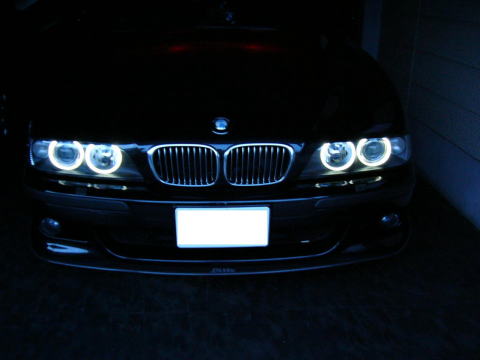

両方ともラクシオンです。
まだ薄明かるい時間でしたが、はっきりリングが確認できます。
キャンセラーはなくてもＯＢＣ警告出ません。さすが３Ｗですネ。
イカ装着画像ですが、真正面からの撮影だと光がハレーションしてピントが合わず
少し上から撮影してます。
従って、多少明るさが不満的なレベルですが肉眼で見たら明るさいっぱいです。
それと、色は青みが全くない真っ白です。
・・・ところがさらなる高みを目指されたようで、何と5WのLuxeonを使用したイカリングを製作されたようです。
美しく製作することを信条にしてますが、
今回はちょっとゴツイ感じになってしまいそうです！
隠れてしまう場所なんで、無理やり自分で納得です。
配線も耐熱電線のちょっとゴツイヤツに変更です。
やはりちょっとゴツイかと思いますが、
なかなかの出来ではないでしょうか。
これをライトに組み込むと受光部から３ｍｍの位置に発光部がくることになります。
左が前回製作のLuxeon Star（３Ｗ）で、右が今回製作のLuxeon Star（５Ｗ）です。
輝度差が解りますか？（肉眼でははっきり差が解ります）
ロービーム（キセノンPHILIPS Ultinon FlashWhite 6000KB）点灯
Fogも同じくキセノンでLASTEC 5800KBです。
キセノンライトの明るさに負けずしっかりリングが見えます。
ウィンカーを含め真っ白化の完成です。
ヒートシンクをどうにか使えないかと考えました。
ソケットに直に着けようかと思いましたが、向かって右ライト部はスペースなし。
そこで、電子部品の半田時に、クリップ付きの短尺電線をはさむことに気が付き、
ヒートシンクを電線でつないでみましたら、見事に加熱が抑えられました。
２時間DCコンバーターで試験点灯してみましたがGOODです。
ソケットのリベット部は加熱が直に伝わって来ますが、前より押さえられてます。
連絡の耐熱電線は中間部ではすでに「暖かい」程度の熱です。
その先のヒートシンクには「ぬくもり」程度にしか加熱しません。
ラクシオンをのせてあるソケットのヒートシンクは確かに加熱してますが、
水をつけてもホントニ「ジュッ」ってしなくなりました。
恐るべしヒートシンクです。
