画像/コメント提供・HM様
(1)ポジションランプ用１３灯Ｔ−１０バルブ
以前、製作した日亜NSPWR70AS１２発＋NSPW500CS４発のポジションランプ用バルブを
パワーアップするため日亜NSPWR70CS-K1の登場を機に１３灯仕様のバルブを製作しました。
整流ダイオード＋側面のNSPWR70CS-K1 ３発直列×４並列を２Ｗ３０Ωの酸化金属皮膜抵抗で、
頂部のNSPWR70CS-K1 １発はCRD E153 ２並列で制御しています。
写真は上側が旧型、下側が新型です。
点灯状況は写真のとおりです。旧型バルブよりかなり明るいです。
壁面に車を向けると壁面を照らしてくれます。

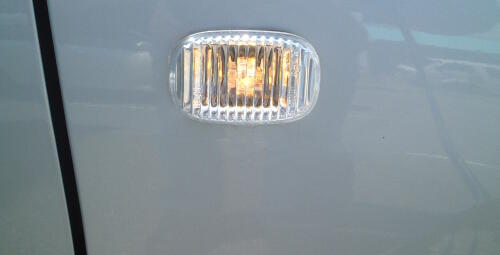

(2)ウインカーランプ用１５灯Ｔ−１０バルブ
しまりす堂さんで発売しているものとほとんど同じものを製作してみました。
A-BRIGHT FluxLED フラット3chipを５発直列でCRD E153 ４並列＋整流ダイオードで制御しています。
ただし、以前製作したSANDER SDL-5M3PTY１２発仕様には敵いませんでしたので
従来型を継続使用することとし、このバルブは予備用としました。
またまた掲載が遅くなってしまいましたが、
RAIJIN仕様のポジションの投稿、ありがとうございました!
いやーRAIJINは明るいですね・・・・びっくりです(;´Д｀)
今までのLEDとの比較があると本当に良く分かりますね!!
ありがとうございました!!
