画像/コメント提供・HM様
前回の投稿から１年以上空いてしまいましたが、
ポン付けバルブでテールストップランプ用７２灯Ｔ－２０バルブとウインカーランプ用１０２灯Ｔ－２０バルブ
およびリアゲート・ガーニッシュ用１５灯Ｔ－１０バルブを製作しましたので久しぶりに投稿させていただきます。
①テールストップランプ用７２灯Ｔ－２０バルブ
以前SnapLEDでテールストップランプを製作しましたが、
ＬＥＤ同士の接続のため放熱板を切り離した結果、放熱の問題を抱えており
３ヶ月程度で点灯不良が出始めＬＥＤが駄目になってしまいました。
SnapLEDでポン付けバルブは無理があったようです。

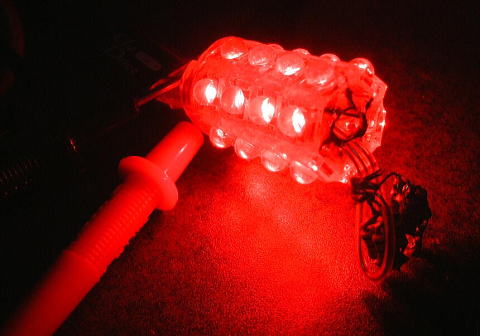

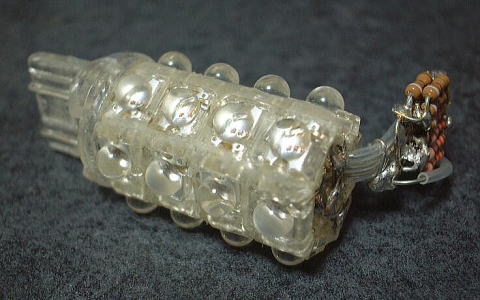

そこで一昨年の年末にSnapLEDでの教訓を元に同等の明るさのあるA-BRIGHT FluxLED 3chipを
４発直列×６並列の２４発使用し改良型のバルブを製作しました。
基本設計はSnapLEDの時とほぼ同じですが、放熱問題を解消するためいくつか対策を行いました。
まず１点目はしまりす堂さんの推奨抵抗値よりもかなりアンダードライブに設定しています。
テール点灯時は９１０Ω１／２Ｗ抵抗×６並列、ストップ点灯時は１３０Ω１／２Ｗ抵抗×６並列で制御することとしました。
１５０Ω１Ｗ抵抗と２０Ω３Ｗ抵抗で制御したほうが合理的ですが、
抵抗の数を増やし熱源を分散することにより発熱を抑えています。
２点目は以前バルブ内に内蔵していた抵抗を外出しにしました。
カルディナの場合はテールストップランプの前面にウインカーが覆いかぶさる形状になっており、
バルブ製作上の全長が長くできない等の制約がありますが、
逆に抵抗を外出しにしても隠れて見えません。
３点目はウェッジベースに放熱用の通風孔を設け信頼性を向上させました。
これによりSnapLEDバルブと同等の明るさがありながら、
耐久性についても昨年夏の猛暑をクリアし１年以上使用していますがトラブルは一切無く、
実用上全く問題ないバルブとなりました。
また、テールストップランプの極性は車種によって＋－＋－または＋＋－－がありますが、
このバルブはどちらでも対応できるようになっています。

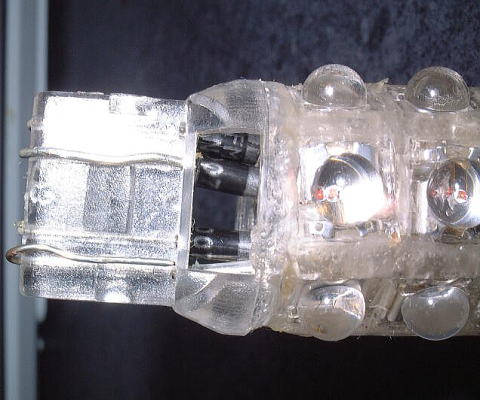

写真のとおり一番左の端子がマイナス、整流ダイオードのついている中央の２端子がテール用のプラス、
一番右の整流ダイオードのついている端子がストップ用のプラスになっています。
整流ダイオードをこのように使用することでショートを防止し＋－＋－及び＋＋－－のどちらにも対応できます。

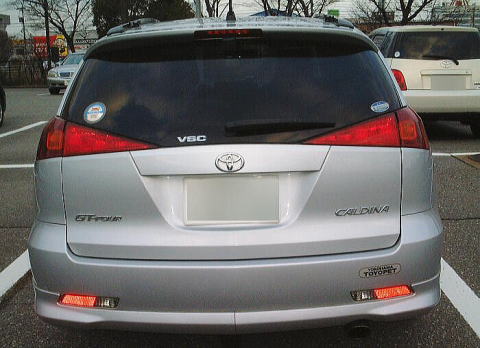

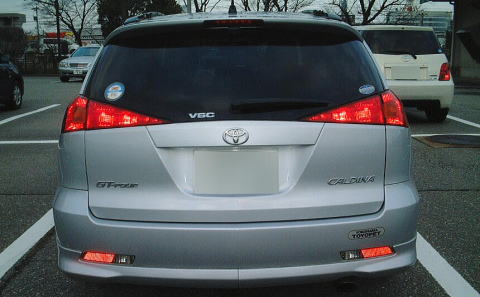

昼・未点灯

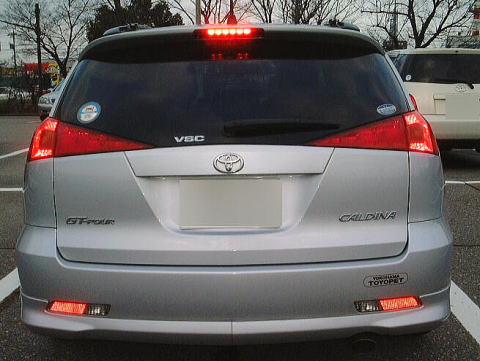

昼・ストップ点灯

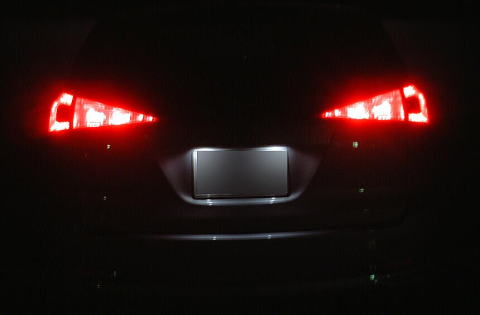

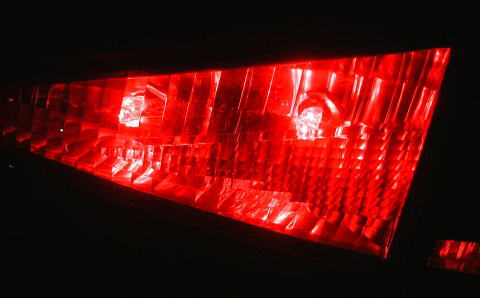

夜・テール点灯

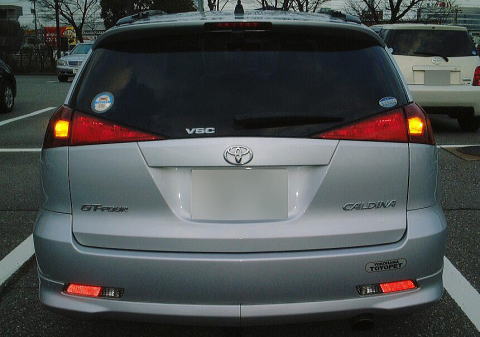

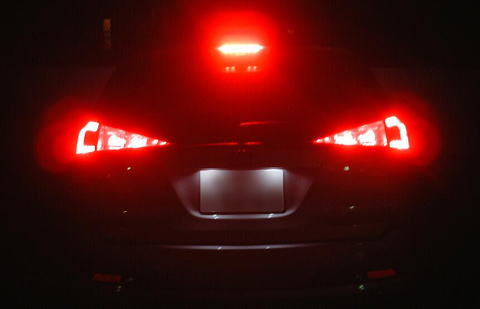

夜・ブレーキ点灯②ウインカーランプ用１０２灯Ｔ－２０バルブ

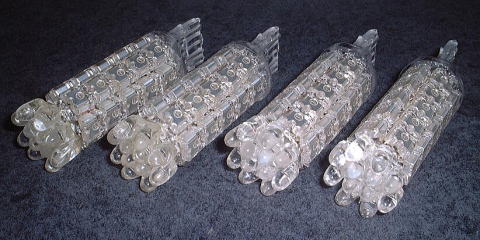

しまりす堂さんの６９灯ポン付けバルブに刺激を受け、
SANDER SDL-5M3PTY ４発直列×３並列の１２発及び
A-BRIGHT FluxLED フラット3chip ５発直列×６並列の３０発を使用して製作しました。
ウインカーはあまり長時間の点灯はないことから抵抗値はしまりす堂さんの推奨値
４．７Ω２Ｗ抵抗×２本直列（５６Ω１／２Ｗ抵抗×６並列相当）＋整流ダイオードで制御しています。
明るさについては写真のとおり実用上問題はありませんでした。
しかしながらカルディナのウインカーはマルチリフレクター式でないため
A-BRIGHT FluxLEDの反射光の効率が悪く、
バルブ頂部の直接光がものをいう構造であることでSANDER SDL-5M3PTYの明るさが上回り、
従来から使用しているフロント４４発仕様
（SANDER SDL-5M3PTY ４発直列×５並列の２０発及びLUMILEDS SuperFluxLED ４発直列×６並列の２４発）
及びリア４８発仕様
（SANDER SDL-5M3PTY ４発直列×９並列の３６発及びLUMILEDS SuperFluxLED ４発直列×３並列の１２発）
ＬＥＤバルブの明るさにやや及ばなかったため、従来型を継続使用することとし、このバルブは予備用としました。
一般的に赤に比べアンバーは暗いためポン付けウインカーは難しいです。

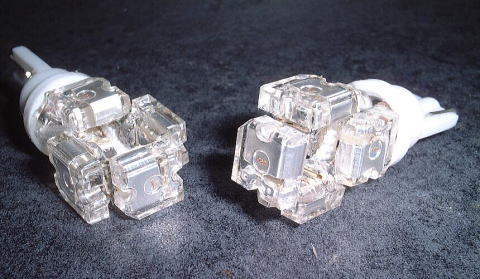

③リアゲート・ガーニッシュ用１５灯Ｔ－１０バルブ
リアゲートのガ―ニッシュ部分のテールランプについても従来使用していた
LUMILEDS SuperFluxLED ４発仕様から、しまりす堂さんで発売しているものとほぼ同じ
A-BRIGHT FluxLED フラット3chipの５発（１５灯）仕様に変更しています。
これにより従来の４発仕様は頂部にＬＥＤがありませんでしたが、
５発仕様になったのでより均等に光が拡散するようになりました。
抵抗値は１３０Ω１／２Ｗ抵抗＋整流ダイオードで制御しています。
