ポジション ワゴンR E320

画像・コメント(太字部分)提供/kimkimkim様

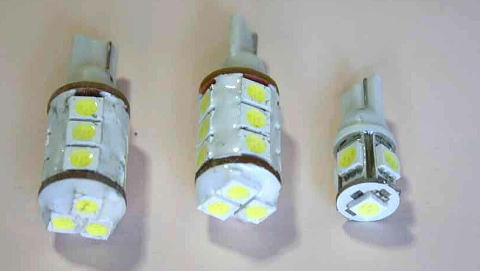

しまりす堂の白ソウルセミコン3チップLEDを使って
ワゴンRスティングレーのポジションを作った。

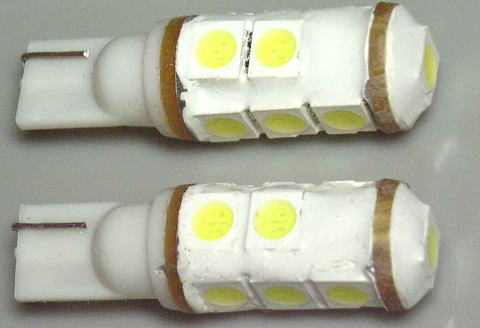

このLEDは1つの素子に3個のチップが入っておりかなり明るい。
実は自作する前にこのLEDもどきを使った市販品をつけていたが
5個のLEDしか使用していないため少し暗い。
ポジションの穴の直径を測ると16mmだったのでぎりぎりの大きさの径15mmとし
LEDも15個とした。つまり15×3=45個のLED使用と同じである。このうち3個は前面である。


本来なら60mA×5=300mAまで電流を流せるが余裕を見て半分の150mAとした。
それでもかなり明るい。抵抗は中央に1個入っている。
これでヘッドライトがHIDの6000k、フォグもHIDの6000k、ポジションがLEDの白と色調が統一された。

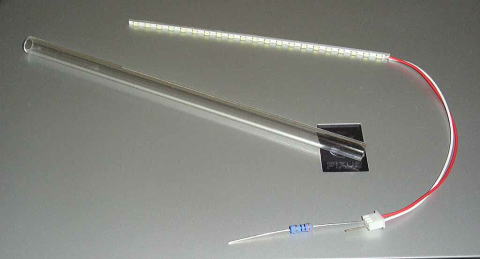

またおなじくしまりす堂のLED Light Barを使ってライセンスプレートの照明を作った。

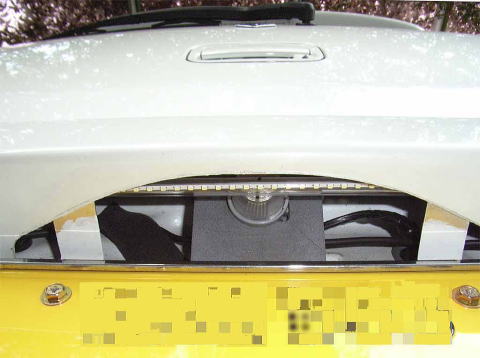

ライセンスランプはそのままでパンパーの中に防水処理をして固定した。
強烈に明るい。



おなじくしまりす堂の白色φ5広角超高輝度ローコストを使ってルームランプを制作した。

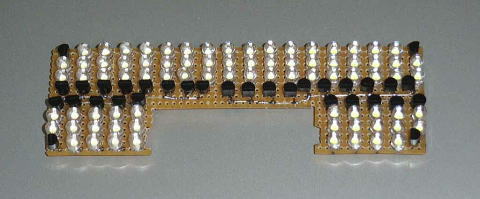

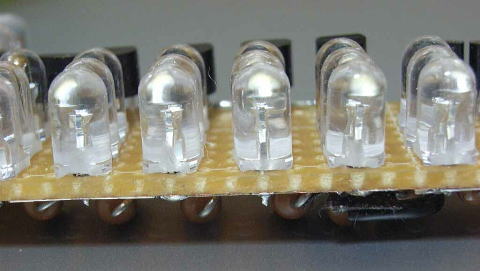

80個も使用するとさすがに明るすぎ。カレントミラー回路を使っている。

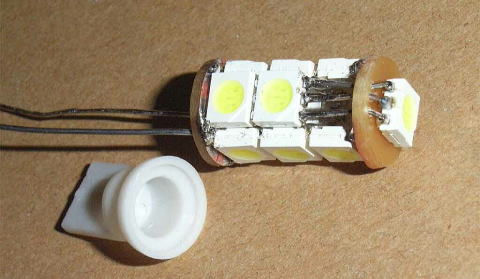

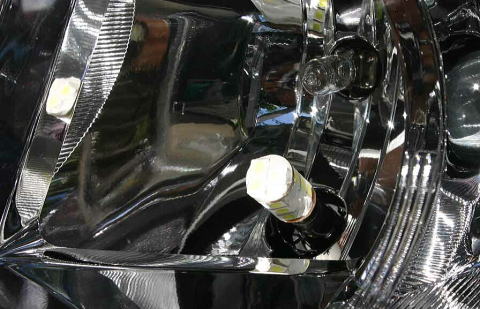

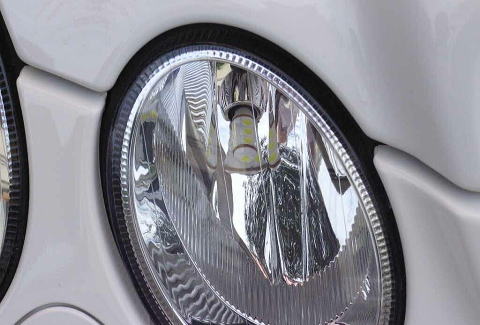

ベンツE320のポジション。どうしても前方にLEDが欲しいため1列だけは2個になってる。


サイズの関係で前方に3個はもってこれない。240mA迄流せるがLEDが熱くなるため
160mAにおさえてある。長径が12mmまでと制限があるため抵抗が中に入らず外付けした。
また200mA以上流さないと警告灯がつくため、足りない分キャンセラーの抵抗をパラレルに結線した。

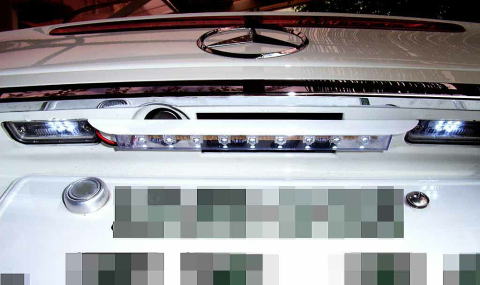

同じくE320のライセンスランプの追加。元々のライセンスランプは既にLED化済みであるが
中抜けして真ん中が暗い。そこでしまりす堂のローコスト白色FluxLED超高輝度を防水処理をして使用。
微妙に角度をつけてありナンバープレートに均一に当たるようにした。



E320はその他ルームランプ、読書灯、足下灯、トランクルーム、カーテシランプ、
灰皿照明(7色変化のLED使用)、グローブボックス照明、パニティランプ、ドアノブ照明(ブルーを使用)、
コーナーポール、ドアのアームレストの下部照明(青のLEDテープを使用)など全てLEDにした。
全部しまりす堂さんから購入。お世話になりました。
