ビート純正のテールランプを加工し、基板を組み込んでＬＥＤ化しました。
使用したＬＥＤは、
テール＆ブレーキ Kingbright FluxLED RED 総計２４発×４灯＝９６発
ウィンカー Kingbright FluxLED AMBER 総計２８発×２灯＝５６発
配線方法や使用する抵抗などは「しまりす堂」様のサポート情報を参考にさせていただきました。
全体の雰囲気です。この写真ではハザードを焚いています。
昼間の、斜めからの撮影ですが、ウィンカーが全面発光している様子が
分かっていただけると思います。
ウィンカーの発光の様子です。
散光アクリル板で作ったレンズを通して、全面が光っています。
ＬＥＤ特有のキレのある発光です。
ハイフラ対策に、ウィンカーリレーをＩＣリレーに換えました。
テール時です。
テールは４灯すべて発光するようにしています。
１灯につき、２４発のFluxLEDを、円形に並べています。

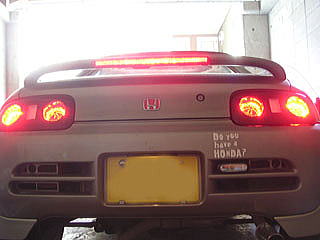

テール時の様子です。
ブレーキ時は外側の２灯を発光させています。
テール時で、既にハイマウントランプの明るさです。
ブレーキで４灯発光させると目がくらむような明るさなんで、２灯に抑えています。
発光パターンはギボシですぐ変更できます。
テール＆ブレーキの明るさの違いです。
ブレーキを踏んだ時の、スパッとした反応は気持ちいいですね。
普段自分で見えないのが残念です（笑）
テールだけでこれだけの明るさですから、
ブレーキがいかに明るいのか分かりますね!!
Kingbrightはコストパフォーマンスの優れたLEDだと改めて実感です。
ありがとうございました!!
