自作用LEDテール/ストップ・ウインカーバルブキット

T10ポジション作成用部品セット　1セット700円

※メール便でしたら送料込み800円※

作業手順はこちら

セット内容
・ MonsterFlux9V(6500K指定)×2　・1/2W 小型抵抗×2　・スイッチングダイオード×2 ・半球体ウェッジベース×2　・小型フレキシブル基板×1　・メタリックシート

注意事項	・確実な作成をお約束するものではありません。ユーザー様の技術に依存する部分もあります。・試しに作ってみたい、LED工作を始めてみたい、という方にはぴったり。是非お試しください。・説明書は付属しません。どうしても、という方はLED自作法解説ページをセルフで印刷していただければ・・・

実際の点灯比較写真はこちら。

日亜NSDW570GS-K1 T10ポジション作成用部品セット　1セット1000円

↑のMonsterFlux9Vキットからのステップアップにもお勧め!!

作業手順はこちら

セット内容

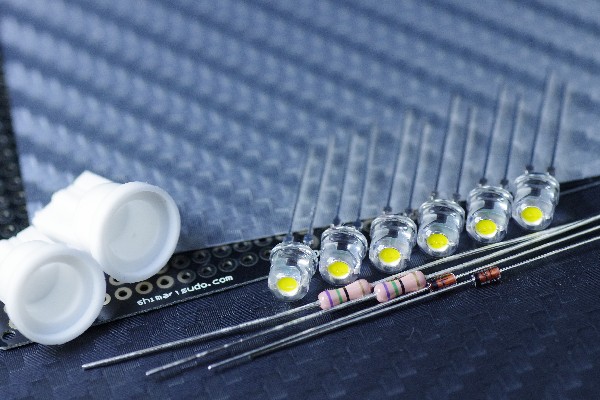

・日亜　NSDW570GS-K1×6　・1/2W 小型抵抗×2　・スイッチングダイオード×2 ・半球体ウェッジベース×2　・小型フレキシブル基板×1　・メタリックシート

注意事項	・画像にはカーボンシートが写っていますが、内容はメタリックシートに変更されています。・確実な作成をお約束するものではありません。ユーザー様の技術に依存する部分もあります。・説明書は付属しません。どうしても、という方はLED自作法解説ページをセルフで印刷していただければ・・・

テール/ストップ&ウインカー球作成キット

作成に関してのサポートは現在ございません。
以下の情報だけでは無理だ・・・と思われたら、ご購入を見送られることをお勧めいたします。
作成に関しての情報は、以下の配線図と　配線基礎・抵抗での配線例・ダブル球配線方法をご覧下さい。

あるいはこちらをご覧いただけますと、さらに詳しく解説されているので参考になるかと思います。
作成例に関してはこちら。

テール/ストップキット

※上記の配線図は片側のみです。
注・SHD-HBR01のみ5個直列×4並列となります。
LEDの配置方法が変更となりました。ご注意下さい。

セット内容(左右分=2個分)

部材	LED	テール用抵抗	ストップ用抵抗	整流用ダイオード	口金 BAY15d
数量	40個	2本	2本	4本	2個

価格

Lumileds 赤FluxLEDセット (HPWT-MH00-H4000)	完売
Kingbright 赤FluxLEDセット (L-7679C1SEC-H)	完売
SHD-HBR01　赤LEDセット	2600円

※必ずどのLEDセットがご記載下さい
ご指定無き場合はSHD-HBR01のセットとさせていただきます。

ウインカーキット

※上記の配線図は片側のみです。

セット内容(左右分=2個分)

部材	LED	専用抵抗	口金 BA15s※
数量	40個	2本	2個

※BAU15sにすることもできます。

価格

Lumileds 黄FluxLEDセット (HPWT-ML00-E4000)	6200円
Kingbright 黄FluxLEDセット (L-7679C1SYC-H)	完売
SANDER　黄LEDセット	2800円

※必ずどのLEDセットがご記載下さい
ご指定無き場合はSANDERのセットとさせていただきます。

◆基盤が必要な方はこちらにありますのでご利用下さい。初心者の方には必需品と言ってもいいくらいです。
◆抵抗の種類・抵抗値についてのお問い合わせはご遠慮下さい。この抵抗はセット販売ですので、ばら売りはできません。
◆このキットを使いますと、テール/ストップでも抵抗が片側2個だけで済むので、配線が簡単です。
　※このキット中の抵抗値は、こちら等の配線例で使用されている抵抗ではなく、4個直列+5並列専用の抵抗です。
◆口金が不要な方は、キットから50円引かせていただきます。
◆口金をT20ウエッジベースに差し替える場合は+300円となります。
◆LED数を変更されたい場合は上のセットでは対応できません。こちらをお勧めいたします。

↓ダブル球にナンバー灯を付けたい方に!!↓

赤LEDでテール/ストップを作ってしまいますと、
バイク等ではナンバー灯の役目をする白色光がなくなってしまい
整備上問題が出ますが、白色LEDを増設すれば解決します。
テールから電源を取り、CRD-白色LEDを3個直列と配線しますと、
ナンバー灯としての役目はばっちり果たしてくれます。
白FluxLEDの場合は、15mA　CRDを2並列にして30mA流します。

ナンバー灯セット(左右)

白フラットLED仕様 CRD×2、専用LED×6	600円
白FluxLED仕様 CRD×4、SHD-HBWX1白×6	900円

作成キットと同時お申し込みいただく場合の価格です。
その他の場合はこちらをご覧下さい。
